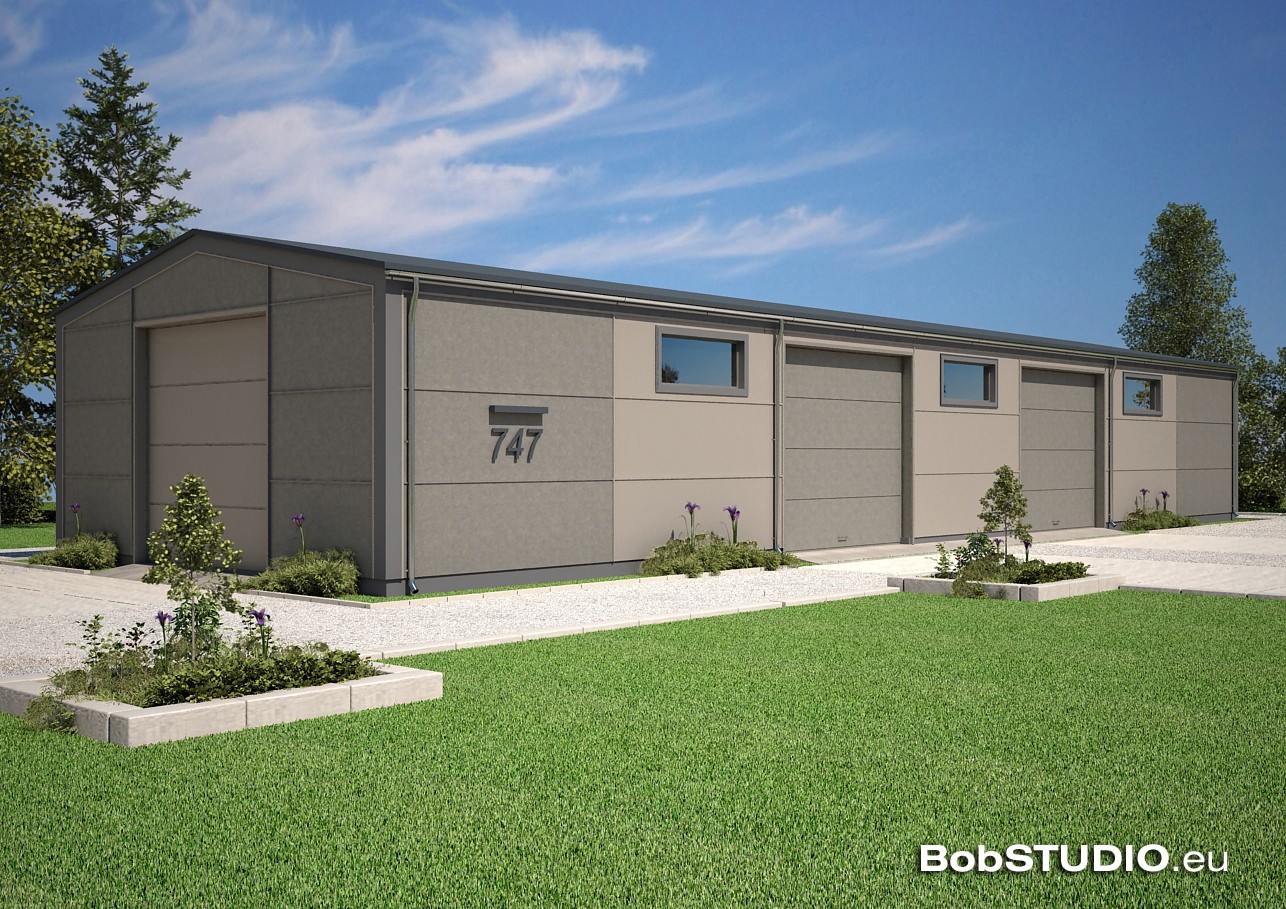

Budynek w konstrukcji stalowej, parterowy, niepodpiwniczony o wysokości składowania od 4.50m do 5.08m.
Konstrukcję nośną hali stanowią ramy stalowe w rozstawie co około 5.00m.
Konstrukcję hali zaprojektowano o węzłach sztywnych i słupach zamocowanych w stopach fundamentowych przegubowo.
W ścianie szczytowej i podłużnej zaprojektowano bramy wjazdowe o wymiarach szer./wys. 4.5m/4.5m.
Hala może pełnić funkcję obiektu zamkniętego magazynowo-składowego, warsztatowego, hali uniwersalnej, hali produkcyjnej, wiaty stalowej, garażu na samochody ciężarowe, busy, wysokie maszyny rolnicze i innych o podobnym przeznaczeniu.
Do projektu dołączona jest bezpłatna zgoda Autorów projektu na wprowadzenie dowolnych zmian i adaptacji.
Zmiany dotyczące lokalizacji i wymiarów otworów okiennych i drzwiowych są zmianami nieistotnymi i można je wprowadzić nawet na etapie budowy.
Projekt dostępny tylko w jednej wersji, bez lustrzanego odbicia (ze względu na symetrię budynku).
Konstrukcja budynku: ramy stalowe
Słupy nośne: wykonane z dwuteownika równoległościennego (obudowa ścian - blacha trapezowa lub płyta warstwowa)
Konstrukcja dachu: rygle dachowe z dwuteownika równoległościennego, płatwie stalowe
Dach pokryty: blachą trapezową lub płytą warstwową
Kąt nachylenia dachu: 11.31° ( 20%)
Rozstaw słupów nośnych i ram: ~5,00 m
Projekt dostosowany do: I, II, III strefy wiatrowej i śniegowej
Projekt architektoniczny budowlany
- opis techniczny
- elewacje
- rzut parteru
- rzut dachu
- przekrój
- zestawienie stolarki i ślusarki
Projekt konstrukcyjny budowlany
- opis techniczny
- obliczenia
- rzut fundamentów, zbrojenie fundamentów
- zestawienie kotew montażowych
- ściana wjazdowa i tylna - schemat montażu konstrukcji
- ściany podłużne - schemat montażu konstrukcji
- rzut dachu - schemat montażu konstrukcji dachu
- rygle ściany wjazdowej i tylnej - detale + zestawienie materiałów
- rygle ścian podłużnych - detale + zestawienie materiałów
- słupy - detale + zestawienie materiałów
- rygle dachowe i płatwie - detale + zestawienie materiałów
- stężenia ścienne i dachowe + zestawienie materiałów
Projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- opis techniczny
- schemat ideowy TR
- rzut parteru
- rzut dachu
- zestawienie materiałów
